КОМПАС-Строитель

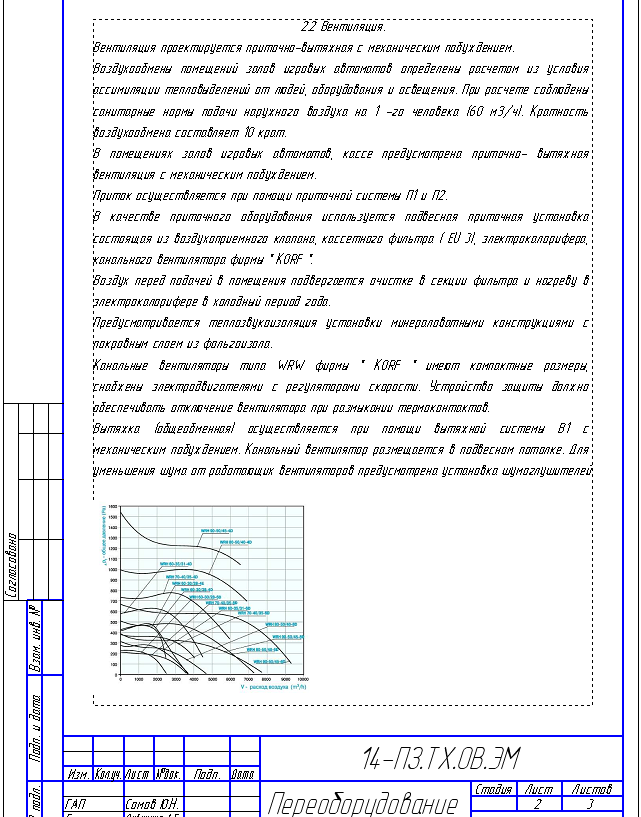

Является частью системы и помогает создавать различные инженерные документы: расчетно-пояснительные записки, технические требования, описания и прочее. Работает в виде отдельного документа для создания пояснительных записок с оформлением по ГОСТ, а так же с текстом в чертеже.

Инструменты редактора позволяют размещать в тексте различные объекты: таблицы, шаблоны, специальные символы, фрагменты чертежей и растровые объекты, ссылки и многое другое. Осуществляется проверка орфографии на разных языках.

Редактор помогает разрабатывать инженерно-текстовые документы с оформлением по ГОСТ или произвольной формы.

В состав системы входит специализированное приложение с инструментами для объектного проектирования.

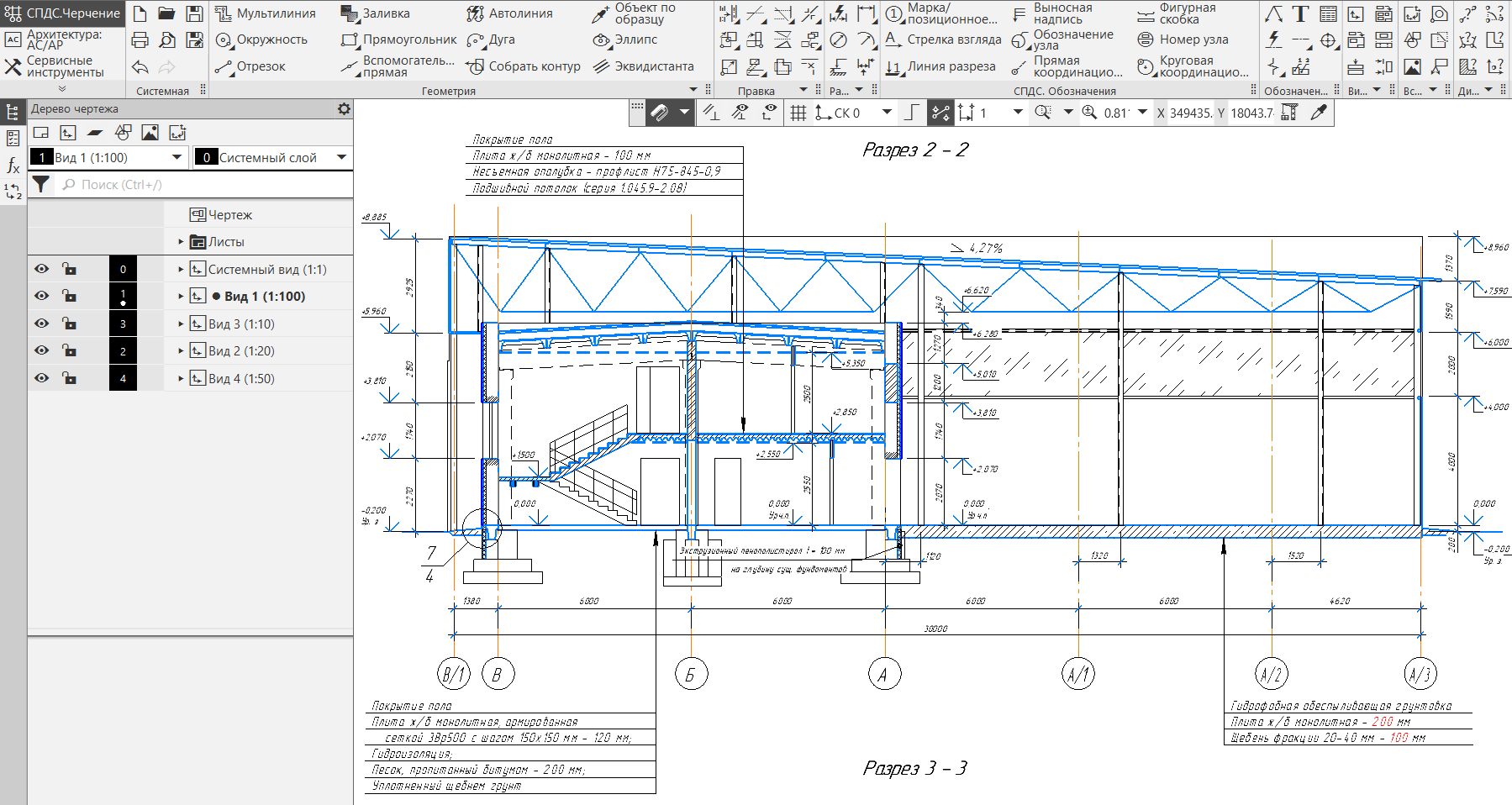

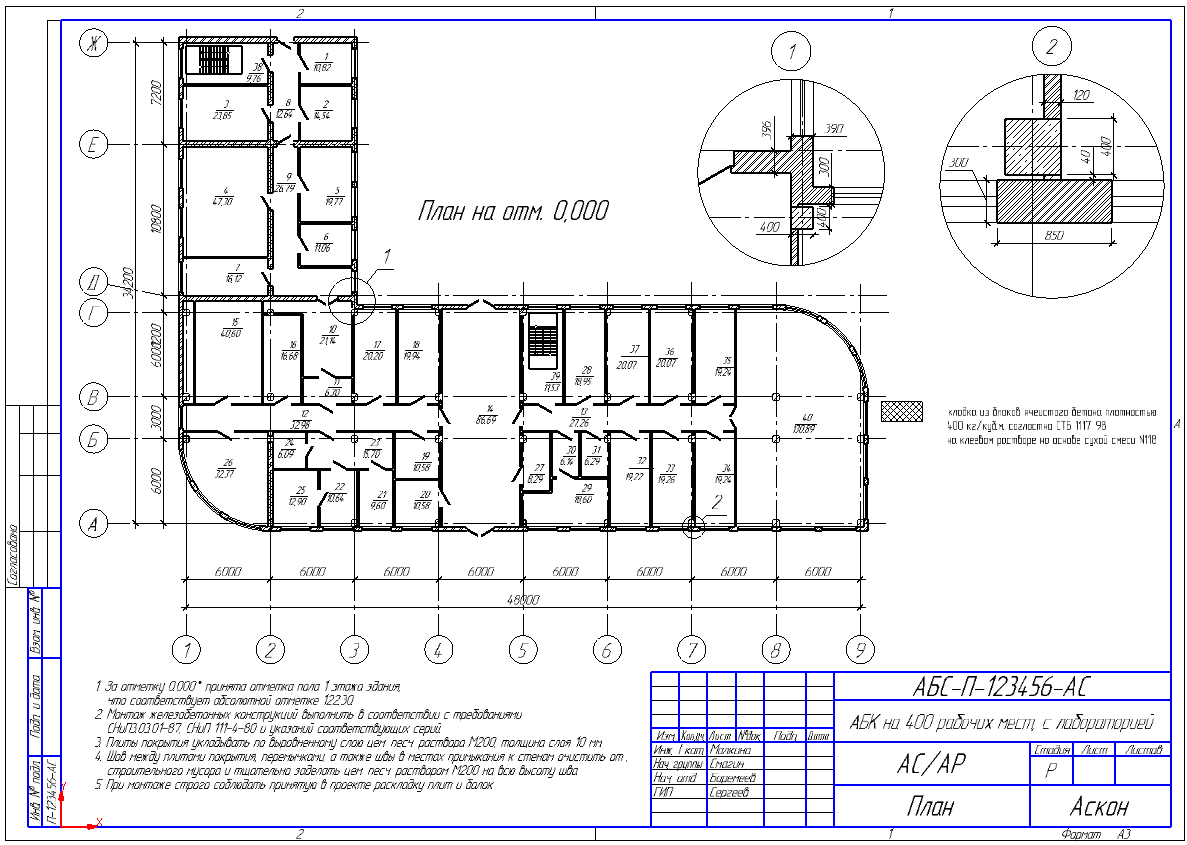

Предоставляет возможность вычерчивать планы и разрезы зданий и сооружений, используя простые инструменты и объекты: стены, проемы, колонны, лестницы и другие.
Позволяет максимально быстро создать строительную подоснову для проектирования внутренних инженерных систем и сетей.
Конструкции стены могут иметь различную форму, стиль (одно- и многослойные), тип (несущая стена или перегородка) и сопряжение любой сложности стыков и соединений. Специализированные инструменты позволяют выполнить групповое изменение свойств объектов, расчет площади помещений, создать экспликацию этажа.
Приложение содержит каталог строительных элементов для внешнего и внутреннего оформления проекта.

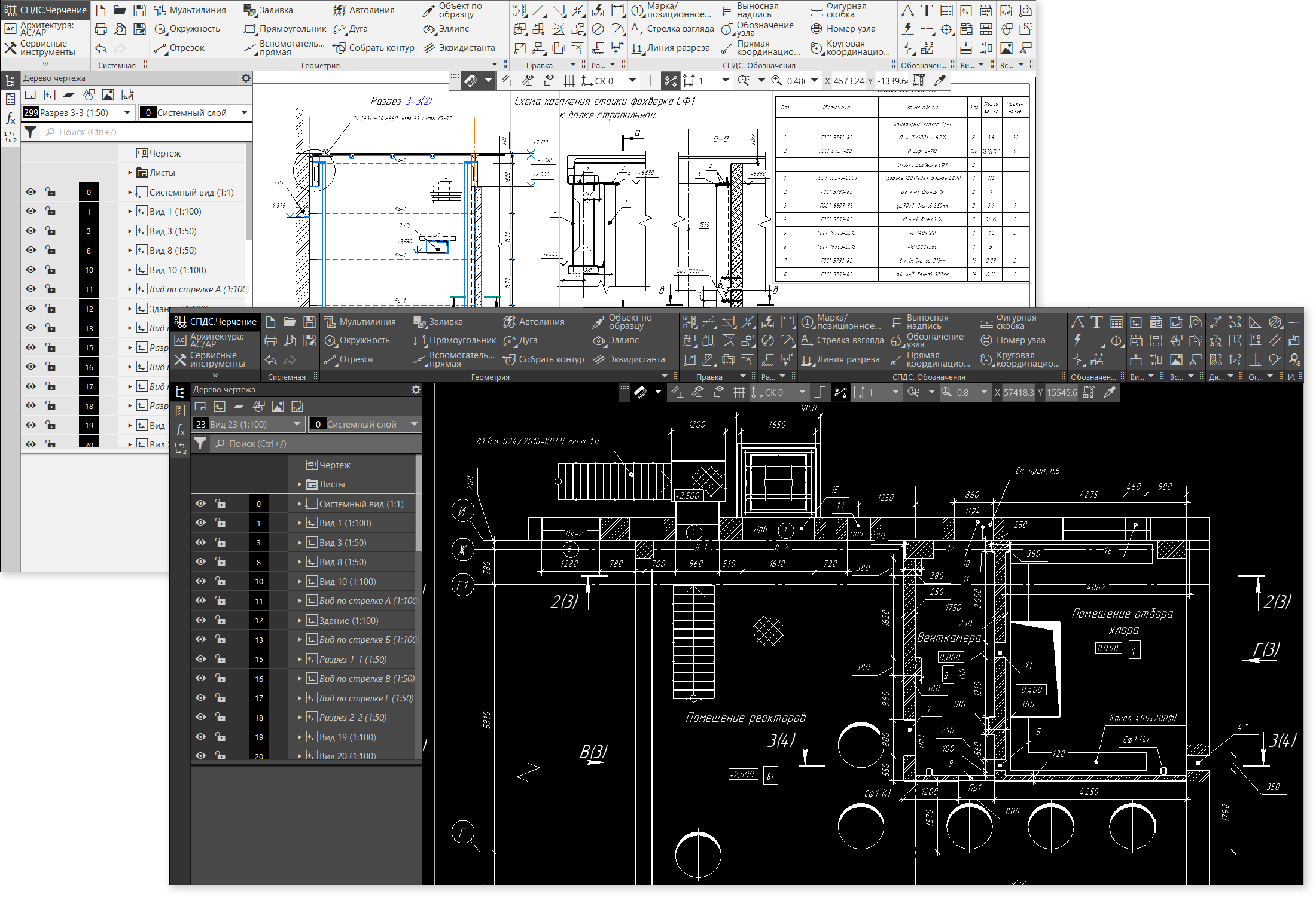

Инструменты оформления по СПДС ориентированы на ускорение оформления документации для строительства в соответствии с требованиями ГОСТ Р 21.1101-2013 «СПДС. Основные требования к проектной и рабочей документации». Расширяют функции системной панели инструментов Обозначения и ускоряют оформление документации в соответствии с отечественными нормативами.

Инструменты приложения:

• Сетки координационных осей;
• Ассоциативный выносной элемент с заданным масштабом;
• Автоматический массив отметок уровня;
• Линия-выноска многослойной конструкции;
• Автоматический маркер объекта и другое.

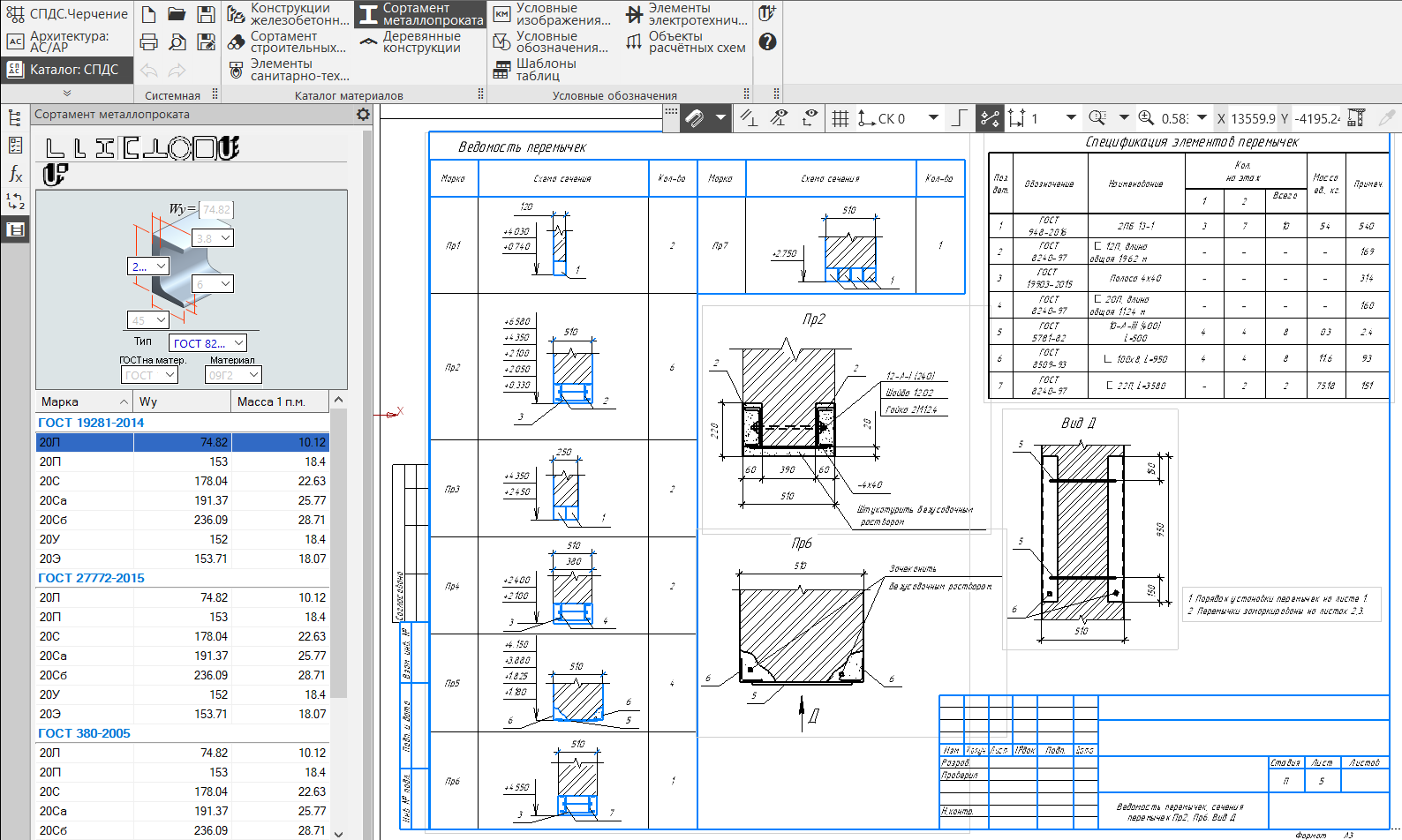

Содержит структурированный набор типовых элементов для разных разделов проекта: сортамент металлопроката, железобетонные и деревянные конструкции, элементы систем жизнеобеспечения, узлы строительных конструкций, УГО и многое другое.

Удобные фильтры каталога помогают производить выборку элементов по критериям с интерактивной сменой выбранного элемента.

Предусмотрена возможность создания собственных строительных элементов и добавления их в каталог для хранения. Количество добавляемых элементов не ограничено. Функционал позволяет не просто создавать, сохранять и применять новые элементы в проектах, но и обмениваться ими с коллегами.

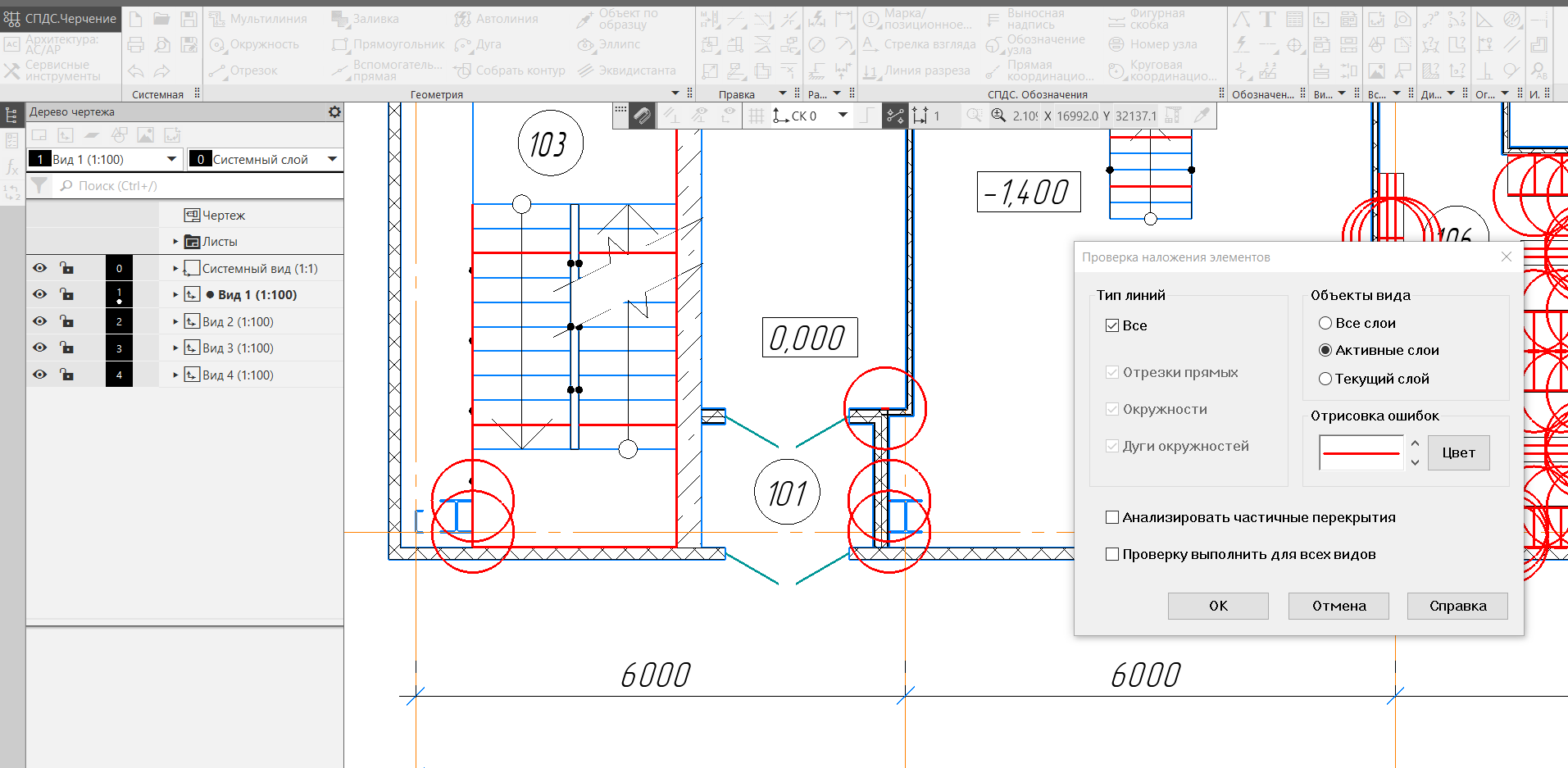

Приложение позволяет проверять документы (чертежи, фрагменты) на наличие ошибок при их оформлении:

• перекрещивающиеся или наложенные друг на друга отрезки, окружности, дуги;
• размерные линии, пересекающие основные линии чертежа;
• незамкнутость контуров и другое.

Приложение расширяет набор стандартных операций и собраны в специальную панель:

• выравнивание объектов,
• расчет МЦХ профиля,
• аппроксимация контура и кривой,
• проверка объектов и другое.
